汽车空调系统实训室设备配置与教学应用

一、汽车空调系统实训室建设的重要性
随着汽车工业的快速发展，汽车空调系统已成为现代汽车不可或缺的重要组成部分。它为驾乘人员提供舒适的车内环境，同时还影响行车安全（如除霜除雾）。因此，在汽车维修与检测专业的教学中，建设一个功能齐全的汽车空调系统实训室至关重要。通过实训室，学生可以深入理解空调系统的结构、工作原理、故障诊断与维修方法，实现理论与实践的结合。

二、汽车空调系统实训室的核心设备
汽车空调系统实训室通常包括以下几类主要设备：

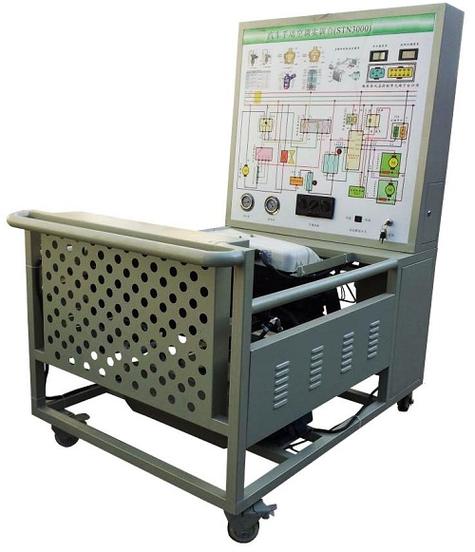

1. 汽车空调系统实训台

• 功能：模拟汽车空调系统的完整工作过程，展示压缩机、冷凝器、蒸发器、膨胀阀、储液干燥器等主要部件及其连接管路。

• 类型：常见的有手动空调实训台、自动空调实训台以及新能源汽车空调实训台（如电动压缩机空调系统）。

• 特点：面板上绘有系统原理图，并配有压力表、温度表、流量计等仪表，可实时监测系统运行参数。同时设有故障设置开关，便于教师设置常见故障（如制冷剂泄漏、压缩机不工作等），供学生排查。

1. 汽车空调压缩机实训台

• 功能：专门用于压缩机的拆装、检测与维修训练。

• 配置：包括不同类型的压缩机（如斜盘式、涡旋式、旋叶式等）及其驱动装置、高低压压力表、离合器测试装置等。

• 教学应用：学生可练习压缩机拆卸、装配、性能测试以及电磁离合器检修。

1. 汽车空调系统示教板

• 功能：以静态或动态方式展示空调系统的组成和原理。

• 类型：包括制冷循环示教板、电气控制示教板、自动空调控制网络示教板等。

• 特点：采用LED灯或动画模拟制冷剂流动方向，帮助学生理解系统工作过程。

1. 汽车空调检测与维修工具

• 通用工具：歧管压力计、真空泵、制冷剂回收加注机、电子检漏仪、温度计、万用表等。

• 专用工具：压缩机离合器拆装工具、管路接头拆装工具、制冷剂回收设备等。

• 安全防护：护目镜、手套、防护服等，确保操作安全。

1. 汽车空调系统零部件陈列柜

• 内容：展示空调系统各个部件实物或剖解件，如压缩机、冷凝器、蒸发器、膨胀阀、储液干燥器、管路、冷凝风扇、鼓风机、控制面板等。

• 作用：帮助学生直观认识部件结构，了解其材料与制造工艺。

1. 汽车空调故障诊断与排除实训台

• 功能：模拟空调系统常见故障，让学生通过检测仪器查找故障点并修复。

• 特点：可设置多种故障，如制冷不足、压缩机异响、系统不制冷、控制失效等。

1. 新能源汽车空调实训设备

• 背景：随着新能源汽车的普及，其空调系统采用电动压缩机、高压PTC加热器、热泵系统等新技术。

• 设备：电动空调压缩机实训台、热泵系统实训台、电池热管理实训台等%。%%.，培养学生对新能源汽车空调系统的认知与维修能力。

三、实训室设备的教学应用

1. 理实一体化教学

• 利用实训台进行现场教学，将理论知识与实际操作结合，如讲解制冷循环时直接在实训台上指认部件、观察压力变化。

1. 故障诊断与排除训练

• 在故障诊断实训台上，学生根据故障现象，使用检测工具逐步排查，培养逻辑思维和动手能力。

1. 拆装与维修实训

• 通过压缩机实训台和零部件陈列柜，学生练习拆装、测量、更换零件等基本技能。

1. 考核与竞赛

• 实训室设备可用于课程考核和技能竞赛，如汽车空调维修技能大赛。

四、实训室设备选型与布局建议

1. 选型原则

• 先进性：跟进行业技术发展，配备新能源空调系统设备。

• 实用性：满足教学大纲要求，设备数量满足分组教学需要。

• 安全性：设备应符合国家安全标准，配备必要的安全防护装置。

• 经济性：在满足教学需求的前提下，合理控制成本。

1. 布局建议

• 分区布置：分为基础实训区、故障诊断区、拆装区、示教区等。

• 空间要求：保证足够的操作空间和参观通道。

• 配套设施：配备多媒体教学设备、网络接口、电源与气源等。

五、
汽车空调系统实训室是汽车类专业培养高素质技术技能人才的重要基地。合理配置空调系统设备，并有效应用于教学，能够显著提高学生的实践能力和职业素养，为汽车后市场输送合格的维修技术人员。随着汽车技术的不断革新，实训室设备也需持续更新，以适应行业发展的需求。
